Принцип работы лазерного картриджа в принтере

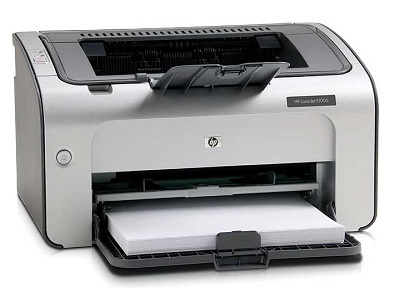

Лазерный принтер считается намного более совершенным инструментом для печати, нежели альтернативный струйный или матричный вариант.

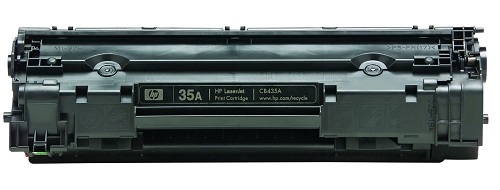

Как выглядит и устроен лазерный картридж?

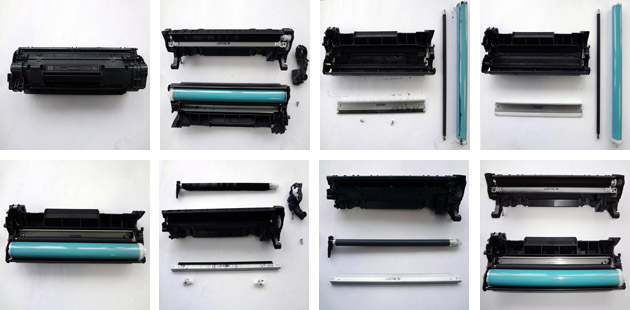

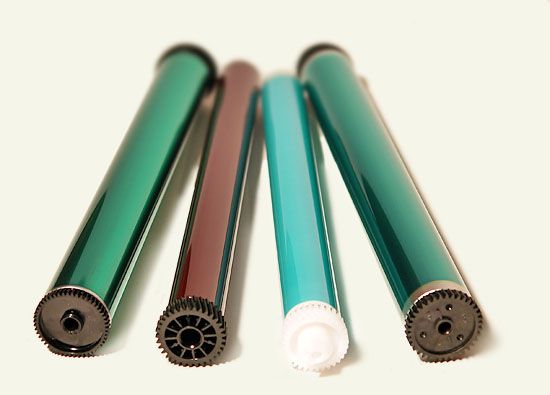

Для того чтобы осознать каким способом происходит печать, необходимо сперва разобраться в строении картриджа. Картридж состоит из десятков различных деталей и узлов, совокупная работа которых и позволяет производить быструю и качественную печать. Главной деталью картриджа считается фотопроводящий цилиндр, или, как его называют фотобарабан. Именно он наносит тонер на бумажный носитель и является «сердцем» всего механизма. Барабан внешне напоминает цилиндр, обмотанный пленкой.
Самой крепкой деталью картриджа считается вал первичного заряда. Он покрыт эластичным материалом и редко ломается. Помимо вала первичного заряда, в картридже присутствует также: магнитный вал - заряжающий тонер, дозирующее лезвие - регулирующее количество тонера. А чтобы пространство картриджа не было разгерметизировано, используются фетровые уплотнители.

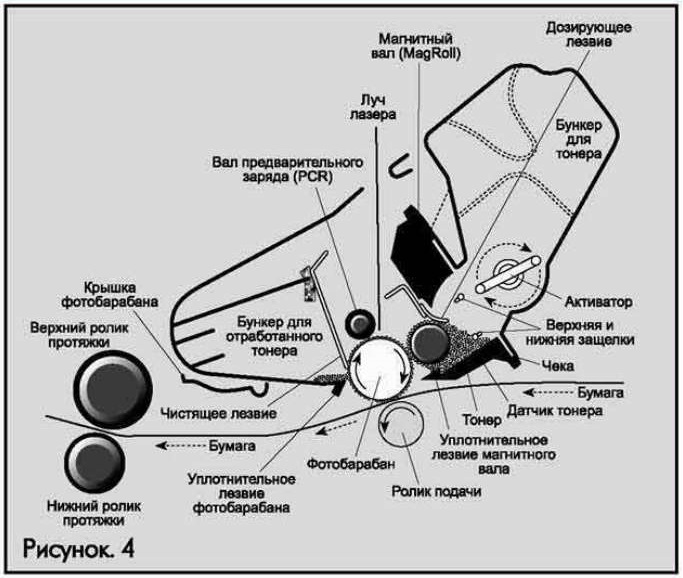

Принцип работы картриджа.
Весь принцип лазерной печати основывается на статическом электричестве.
После того, как пользователь задал команду "печать", матрица посылает двоичный сигнал к дозирующему лезвию. В это время, заряжающий вал покрывает всю поверхность фотопроводящего цилиндра положительным зарядом. Лезвие выборочно помогает фотобарабану активировать заряд в тех местах, на которые должна быть записана информация в виде тонера. Говоря фигурально, именно так в картридже появляется первичный образ изображения. Далее тонерные частицы (которые благодаря магнитному валу, заряжены противоположно фотобарабану), притягиваются к активированному с помощью лезвия, пространству барабана.
Барабан с прикрепленным тонером, продолжает вращаться, и отпечатывает информацию на бумажном носителе. Тонер «прилипает» к бумаге благодаря валу переноса, который заряжает её противоположным тонеру, зарядом.
Но этого не достаточно. Чтоб информация закрепилась, бумага нагревается. Тонер плавится и навечно остаются на бумаге.
Следующая процедура - очистка барабана, чему способствует ракель. Он вычищает оставшийся на барабане тонер и переносит его в обрабатывающий бункер.
По завершении печати с фотовала удаляется прообраз картинки, из-за выравнивания заряда, которое происходит опять же, благодаря заряжающему валу.
Вот так, казалось бы с первого взгляда простой, процедура печати одного листа текста, на самом деле многогранный технологический процесс не видимый человеческому взгляду.
